G6D歐姆龍功率繼電器

用于PC（可編程控制器）、溫控器等輸出用途的小型纖細型功率繼電器

立即咨詢技術資料下載

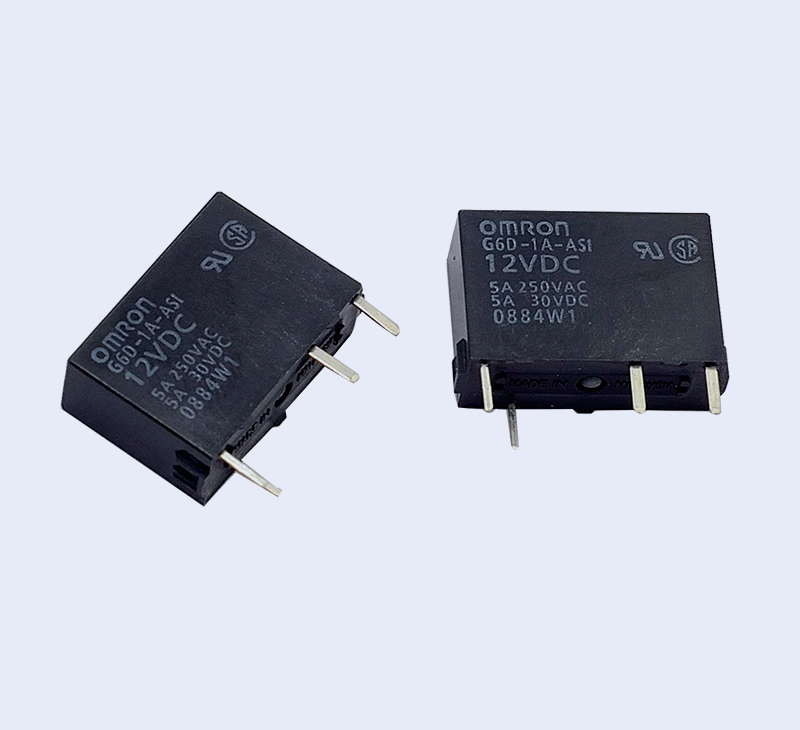

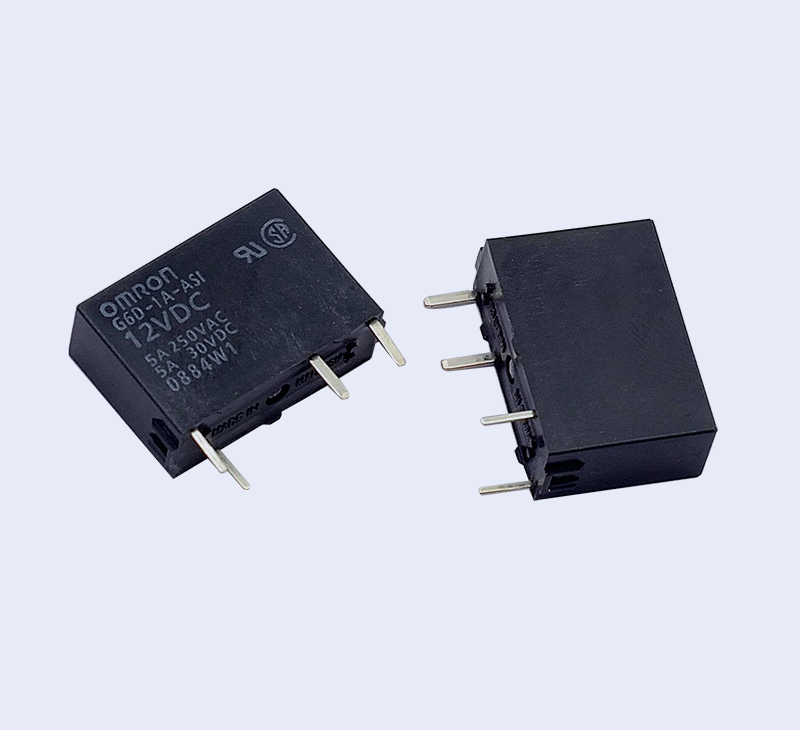

G6D 功率繼電器

用于PC（可編程控制器）、溫控器等輸出用途的小型纖細型功率繼電器

? 對應高密度安裝，面積減少約45%（于本公司G6B相比）（寬6.5mm×長17.5mm×高12.5mm）

? 小型繼電器，但可做到5A（AC250V、DC30V）的開閉能力

? 2A（AC250V、DC30V）具有可以實現30萬次開閉的高耐久性。

接點構成	型號	線圈額定電壓(V)	最小包裝單位
1a	G6D-1A-ASI	DC 5	25個/桿裝
		DC12
		DC24
	G6D-1A-ASI-AP	DC12
	G6D-1A-ASI-AP	DC24

接線插座

繼電器型號	適用插座	最小包裝單位
G6D-1A-ASI	P6D-04P	25個

注.訂購時，請注明線圈額定電壓（V）。
例：G6D-1A-ASI DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

?額定值

操作線圈

項目
額定電壓（V）

額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

125

70％
以下*

10％以上

160％
（at23℃）

約200

16.7

720

8.3

2,880

注.
*1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%
*2.動作特性為線圈溫度在+23℃時的值。
*3.最大允許電壓為繼電器線圈能施加的電壓的最大值。
＊但是反方向安裝時為75%以下。

開關部

項目	負載

阻性負載

接觸機構

單

接點材質

Ag合金（無Cd材料）
(Ag合金（無Cd材料）+鍍Au)＊

額定負載

AC250V 5A?
DC 30V 5A

額定通電電流

接點電壓的最大值

AC250V、DC30V

接點電流的最大值

＊（）內為G6D-1A-ASI-AP時的材質。

■ 性能

接觸電阻＊1		100mΩ以下
動作時間		10ms以下
復位時間		5ms以下
絕緣電阻＊2		1,000MΩ以上
耐壓	線圈與接點間	AC3,000V 50/60Hz 1min
耐壓	同極接點間	AC750V 50/60Hz 1min
耐沖擊電壓 (線圈與接點間)		6kV（1.2×50μs）
振動	耐久	10～55～10Hz　單振幅0.75mm（雙1.5mm）
振動	誤動作	10～55～10Hz　單振幅0.75mm（雙1.5mm）
沖擊	耐久	1,000m/S²
沖擊	誤動作	100m/S²
壽命	機械	2,000萬次以上（開關頻率18,000次/h）
壽命	電氣	AC250V 5A（電阻負載）7萬次以上 DC30V 5A（電阻負載）7萬次以上 AC250V 2A（電阻負載）30萬次以上 DC30V 2A（電阻負載）30萬次以上（開關頻率1,800次/h）
故障率P水準（參考值＊3）		DC5V 10mA （DC5V 1mA）＊4
使用環境溫度		-25～+70℃ (無結冰、無凝露)
使用環境濕度		5～85％RH
重量		約3g

注.上述數據為初期值。
*1.測量條件：根據電壓下降法，在DC5V 1A的條件下。
*2.測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
*3.此值為開關頻率在120次/min時的值。
*4.（）內為G6D-1A-ASI-AP時的值。
