D2SW-P2 防水微動開關

D2SW-P2超小型、密封型
  1. 種類
  2. 額定/性能
  3. 外形尺寸

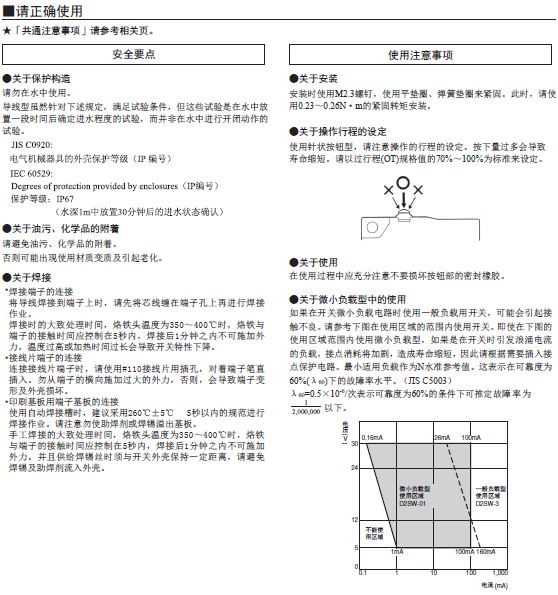

  4. 注意事項
種類
端子規格
驅動桿
焊接端子 印刷基板用端子 接線片端子(＃110) 帶導線
2A 針狀按鈕型 D2SW-P:Ordering Information1 D2SW-P2H D2SW-P2D D2SW-P2T D2SW-P2M
擺桿型 D2SW-P:Ordering Information2 D2SW-P2L1H D2SW-P2L1D D2SW-P2L1T D2SW-P2L1M
滾珠擺桿型 D2SW-P:Ordering Information3 D2SW-P2L2H D2SW-P2L2D D2SW-P2L2T D2SW-P2L2M
R形擺桿型 D2SW-P:Ordering Information4 D2SW-P2L3H D2SW-P2L3D D2SW-P2L3T D2SW-P2L3M
0.1A 針狀按鈕型 D2SW-P:Ordering Information1 D2SW-P01H D2SW-P01D D2SW-P01T D2SW-P01M
擺桿型 D2SW-P:Ordering Information2 D2SW-P01L1H D2SW-P01L1D D2SW-P01L1T D2SW-P01L1M
滾珠擺桿型 D2SW-P:Ordering Information3 D2SW-P01L2H D2SW-P01L2D D2SW-P01L2T D2SW-P01L2M
R形擺桿型 D2SW-P:Ordering Information4 D2SW-P01L3H D2SW-P01L3D D2SW-P01L3T D2SW-P01L3M
注: 隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) 參見“微動開關 共通附屬品”

接觸規格
1c 1b
(僅限常閉型·帶導線型) 		1a
(僅限常開型·帶導線型)
D2SW-P:Ordering Information5 D2SW-P:Ordering Information5 D2SW-P:Ordering Information5


額定值

型號
額定電壓
阻性負載
D2SW-P2
DC30V 2 A
AC250V
D2SW-P01
DC30V 0.1 A
AC125V
注: 上述額定值是在下面條件下測得的數據。
環境溫度: 20 ±2oC
環境濕度: 65 ±5%
操作頻率: 20 次/min

性能
項目 型號
D2SW-3-P2 系列 D2SW-P01 系列
容許操作速度 0.1 mm ~ 500mm/s ( 針狀按鈕型 系列)
容許操作頻率 機械 120 次/min
電氣 30 次/min
絕緣電阻 100 mΩ (DC500V絕緣電阻計)
接觸電阻 (初始值) 端子型 50 mΩ 以下. 100 mΩ 以下.
導線型 100 mΩ 以下. 150 mΩ 以下.
耐電壓 *1 同級端子之間 AC1,000 V 50/60 Hz 1 min AC600 V 50/60 Hz 1 min
帶電金屬部與地之間 AC1,500 V 50/60 Hz 1 min
各端子與非帶電金屬部之間 AC1,500 V 50/60 Hz 1 min
振動 *2 誤動作 頻率10--55Hz雙振幅1.5mm
沖擊 耐久 最大1,000 m/s2
誤動作 *2 最大300 m/s2
壽命 * 3 機械 1,000,000 次以上 (60 次/min)
電氣 50,000 次以上 (20 次/min) 200,000 次以上 (20 次/min)
保護結構 端子型 IEC IP67 (端子部除外)
導線型 IEC IP67
防觸電保護級 Class I
漏電特性 (PTI) 250
使用環境溫度 –20°C ~ +70°C (60%RH.) (無結冰、無凝露)
使用環境濕度 85% 以下. (+5°C ~ +35°C)
重量 約. 2 g (端子型的針狀按鈕型的場合)
注: 上述數值為初始值
? *1. 耐電壓為使用了隔板時的數據
? *2. 在針狀形按鈕中為自由位置和總行程位置的數值，在擺桿型中位總行程位置的數據。接點的閉路或開路在1ms以內
? *3. 關于實驗務必請另行查詢

尺寸表
(單位: mm)
?
注: 1. 上述外形尺寸圖中，未注公差為±0.4mm。
? 2. 動作特性為向A方向(?)動作時的情況。
針狀按鈕型
D2SW-P2
D2SW-P01 		D2SW_P:Dimensions1
D2SW_P:Dimensions2
OF 最大.
RF 最小. 		1.8 N {183 gf}
0.2 N {20 gf}
PT 最大.
OT 最小.
MD 最大. 		0.6 mm
0.4 mm
0.15 mm
OP 8.4± 0.3 mm
?

擺桿型
D2SW-P2L1
D2SW-P01L1 		D2SW_P:Dimensions3
D2SW_P:Dimensions4
OF 最大.
RF 最小. 		0.6 N {61 gf}
0.05 N {5 gf}
OT 最小.
MD 最大. 		0.8 mm
0.8 mm
FP 最大.
OP 		13.6 mm
8.8± 0.8 mm
?

滾珠擺桿型
D2SW-P2L2
D2SW-P01L2 		D2SW_P:Dimensions5
D2SW_P:Dimensions6
OF 最大.
RF 最小. 		0.6 N {61 gf}
0.05 N {5 gf}
OT 最小.
MD 最大. 		0.8 mm
0.8 mm
FP 最大.
OP 		19.3 mm
14.5± 0.8 mm
?

R形擺桿型
D2SW-P2L3
D2SW-P01L3 		D2SW_P:Dimensions7
D2SW_P:Dimensions8
OF 最大.
RF 最小. 		0.6 N {61 gf}
0.05 N {5 gf}
OT 最小.
MD 最大. 		0.8 mm
0.8 mm
FP 最大.
OP 		15.5 mm
10.7± 0.8 mm
