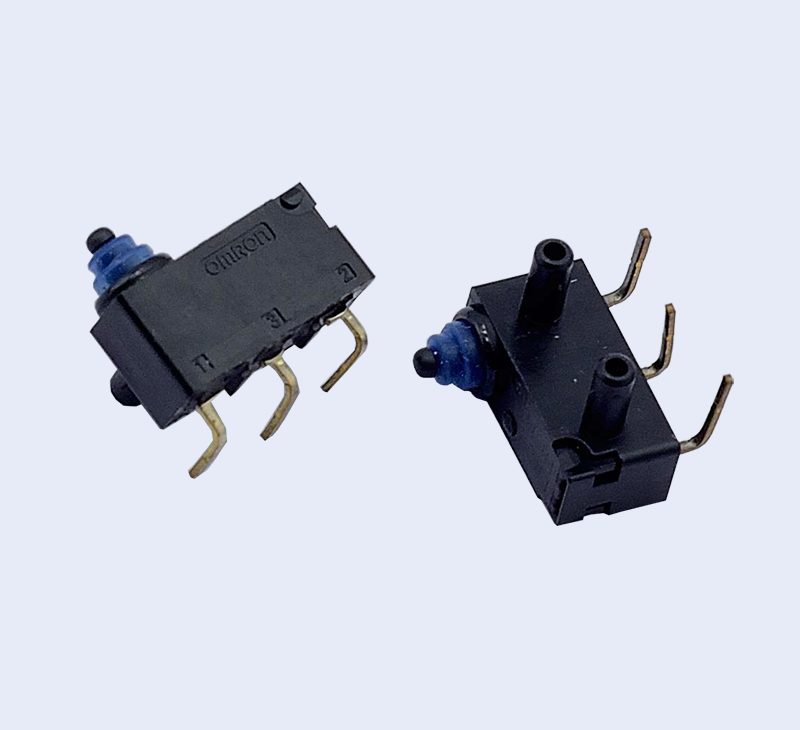

D2HW防水微動開關

小尺寸、可進行可靠開關的長行程型開關 主體部分尺寸為前代產品的78%，有利于設備的小型化。 沒有擺桿也同樣使用方便的長行程規格 (OT參考值:1.4mm) 不含對環境有害的物質， 導線類型也實現了無鉛化。
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項
印刷基板安裝類型
    種類
驅動桿 端子規格 接觸規格
帶右柱
D2HW:Ordering Information1 		右側帶接線柱
D2HW:Ordering Information1
針狀按鈕型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- ---
角形 D2HW-BR201DR D2HW-ER201DR
擺桿型

D2HW:Ordering Information5 		直形 --- ---
角形 D2HW-BR211DR D2HW-ER211DR
長擺桿型

D2HW:Ordering Information6 		直形 --- ---
角形 D2HW-BR221DR D2HW-ER221DR
R形擺桿型

D2HW:Ordering Information7 		直形 --- ---
角形 D2HW-BR231DR D2HW-ER231DR
    種類
驅動桿 端子規格 接觸規格
帶左柱
D2HW:Ordering Information1 		左側帶接線柱
D2HW:Ordering Information1 		無柱
D2HW:Ordering Information1
針狀按鈕型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- --- D2HW-A201D
角形 D2HW-BL201DL D2HW-EL201DL ---
擺桿型

D2HW:Ordering Information5 		直形 --- --- D2HW-A211D
角形 D2HW-BL211DL D2HW-EL211DL ---
長擺桿型

D2HW:Ordering Information6 		直形 --- --- D2HW-A221D
角形 D2HW-BL221DL D2HW-EL221DL ---
R形擺桿型

D2HW:Ordering Information7 		直形 --- --- D2HW-A231D
角形 D2HW-BL231DL D2HW-EL231DL ---
注1. 角端子的方向和柱的方向相同。
注2. UL/cUL規格認證產品在型號規格的末尾有"S"標記。詳情請咨詢本公司銷售人員。

焊接/導線類型
    種類
驅動桿 端子規格 接觸規格
帶右柱
D2HW:Ordering Information8 		右側帶接線柱
D2HW:Ordering Information1
針狀按鈕型

D2HW:Ordering Information11 		焊接 1c D2HW-BR201H D2HW-ER201H
帶導線 下方引出 1c D2HW-BR201M D2HW-ER201M
1b D2HW-BR202M D2HW-ER202M
1a D2HW-BR203M D2HW-ER203M
右方引出 1b D2HW-BR202MR D2HW-ER202MR
1a D2HW-BR203MR D2HW-ER203MR
左方引出 1b D2HW-BR202ML D2HW-ER202ML
1a D2HW-BR203ML D2HW-ER203ML
擺桿型

D2HW:Ordering Information12 		焊接 1c D2HW-BR211H D2HW-ER211H
帶導線 下方引出 1c D2HW-BR211M D2HW-ER211M
1b D2HW-BR212M D2HW-ER212M
1a D2HW-BR213M D2HW-ER213M
右方引出 1b D2HW-BR212MR D2HW-ER212MR
1a D2HW-BR213MR D2HW-ER213MR
左方引出 1b D2HW-BR212ML D2HW-ER212ML
1a D2HW-BR213ML D2HW-ER213ML
長擺桿型

D2HW:Ordering Information13 		焊接 1c D2HW-BR221H D2HW-ER221H
帶導線 下方引出 1c D2HW-BR221M D2HW-ER221M
1b D2HW-BR222M D2HW-ER222M
1a D2HW-BR223M D2HW-ER223M
右方引出 1b D2HW-BR222MR D2HW-ER222MR
1a D2HW-BR223MR D2HW-ER223MR
左方引出 1b D2HW-BR222ML D2HW-ER222ML
1a D2HW-BR223ML D2HW-ER223ML
R形擺桿型

D2HW:Ordering Information14 		焊接 1c D2HW-BR231H D2HW-ER231H
帶導線 下方引出 1c D2HW-BR231M D2HW-ER231M
1b D2HW-BR232M D2HW-ER232M
1a D2HW-BR233M D2HW-ER233M
右方引出 1b D2HW-BR232MR D2HW-ER232MR
1a D2HW-BR233MR D2HW-ER233MR
左方引出 1b D2HW-BR232ML D2HW-ER232ML
1a D2HW-BR233ML D2HW-ER233ML
滾珠擺桿型

D2HW:Ordering Information15 		焊接 1c D2HW-BR241H D2HW-ER241H
帶導線 下方引出 1c D2HW-BR241M D2HW-ER241M
1b D2HW-BR242M D2HW-ER242M
1a D2HW-BR243M D2HW-ER243M
右方引出 1b D2HW-BR242MR D2HW-ER242MR
1a D2HW-BR243MR D2HW-ER243MR
左方引出 1b D2HW-BR242ML D2HW-ER242ML
1a D2HW-BR243ML D2HW-ER243ML
直葉片擺桿

D2HW:Ordering Information16 		焊接 1c D2HW-BR251H D2HW-ER251H
帶導線 下方引出 1c D2HW-BR251M D2HW-ER251M
1b D2HW-BR252M D2HW-ER252M
1a D2HW-BR253M D2HW-ER253M
右方引出 1b
額定電壓 阻性負載
AC125V
0.1A
DC12V
DC24V
DC42V
2A
1A
0.5A
注. 上述額定值是在下面條件下測得的數據。

（1）環境溫度：20±2℃

（2）環境濕度：65±5%RH

（3）操作頻率：30次/min
項目 型號
D2SW-P2 D2SW-P01
容許操作速度 1mm～500mm/s(針狀按鈕型的情況)
容許操作頻率 30次/min
絕緣電阻 100MΩ（DC500V絕緣電阻計）
接觸電阻（初始值） 端子型 100mΩ以下
導線型 150mΩ以下
耐電壓 同極端子間 AC600V 50/60Hz 1min
帶電金屬部與地之間 AC1,500V 50/60Hz 1min
各端子和非帶電金屬部間 AC1,500V 50/60Hz 1min
振動＊1 誤動作 頻率10～55Hz 雙振幅1.5mm
沖擊＊1 耐久 最大1000m/s2
誤動作 最大300m/s2
壽命＊2 機械 100萬次以上（60次/min）
電氣 10萬次以上（20次/min）
保護結構 端子型 IEC IP67（端子部除外）
導線型 IEC IP67
使用環境溫度 -40~+85℃ 60%RH以下（無結冰、無凝露）
使用環境濕度 95%RH以下（+5~+35℃時）
重量 約0.7g（端子型的針狀按鈕型的情況）
注. 上述數值為初始值。
*1. 針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。
接點為開路和閉路1ms以內。
*2. 關于試驗務必請另行查詢。
針狀按鈕型
D2HW-20
D2HW:Dimensions1 D2HW:Dimensions2
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.75N {76gf}
0.10N {10gf}
過行程
響應差的行程 		OT
MD 最大
1.4mm (參考值)
0.25mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
11.2mm
10.4±0.2mm
9.1mm 		7.2mm
6.4±0.2mm
5.1mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

擺桿型
D2HW-21
D2HW:Dimensions3 D2HW:Dimensions4
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.75N {76gf}
0.07N {7gf}
過行程
響應差的行程 		OT
MD 最大
1.6mm (參考值)
0.5mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
12.8mm
11.5±0.5mm
10mm 		8.8mm
7.5±0.5mm
6mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

長擺桿型
D2HW-22
D2HW:Dimensions5 D2HW:Dimensions6
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.5N {50gf}
0.03N {3gf}
過行程
響應差的行程 		OT
MD 最大
2.5mm (參考值)
0.8mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
15.5mm
13.3±0.8mm
11mm 		11.5mm
9.3±0.8mm
7mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

R形擺桿型
D2HW-23
D2HW:Dimensions7 D2HW:Dimensions8
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.65N {66gf}
0.05N {5gf}
過行程
響應差的行程 		OT
MD 最大
1.9mm (參考值)
0.5mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
16.5mm
15.2±0.5mm
13.5mm 		12.5mm
11.2±0.5mm
9.5mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

滾珠擺桿型
D2HW-24
D2HW:Dimensions15 D2HW:Dimensions16
動作特性 型號
帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.65N {66gf}
0.03N {3gf}
過行程
響應差的行程 		OT
MD 最大
1.9mm (參考值)
0.6mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
15.3mm
14±0.6mm
12.3mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

直葉片擺桿
D2HW-25
D2HW:Dimensions9 D2HW:Dimensions10
動作特性 型號
帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
1.2N {122 gf}
0.05N {5 gf}
過行程
響應差的行程 		OT
MD 最大
2.5 mm (參考值)
0.7 mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
11.9 mm
8.1±0.8 mm
6.0 mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?
<style id="qvoci"></style>
    <del id="qvoci"></del>

葉式擺桿型
D2HW-26
D2HW:Dimensions9 D2HW:Dimensions10
<blockquote id="qvoci"><delect id="qvoci"></delect></blockquote>

<mark id="qvoci"><em id="qvoci"></em></mark>
    <table id="qvoci"><optgroup id="qvoci"><strike id="qvoci"></strike></optgroup></table>

          <ruby id="qvoci"></ruby>
        <style id="qvoci"><optgroup id="qvoci"></optgroup></style>
        <style id="qvoci"></style><table id="qvoci"></table>













													動作特性


													型號










								帶柱


								M3螺釘安裝
