G5RL-U/-K 功率繼電器
小型低背，實現16A開關的閉鎖型繼電器
? 線圈與接點間的絕緣沿面距離8mm。
? 耐沖擊電壓高達10kV，高絕緣。
? 最高環境溫度可達85℃。
? 適用于TV-8額定規格。
|
分類
|
接點結構
|
保護構造
|
1線圈閉鎖型
|
2線圈閉鎖型
|
最小包裝單位
|
|
型號
|
線圈額定電壓（V)
|
型號
|
線圈額定電壓（V)
|
|
高容量型
|
1a
|
耐助焊劑型
|
G5RL-U1A-E
|
DC3V DC5V DC6V DC12V DC24V
|
G5RL-K1A-E
|
DC5V DC12V DC24V
|
100個/托盤
|
|
1c
|
G5RL-U1-E
|
G5RL-K1-E
|
注.訂購時，請注明線圈額定電壓（V）。
例：G5RL-U1A-E DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
額定電壓(V)
|
項目
|
額定電流(mA)
|
線圈電阻(Ω)
|
動作電壓(V)
|
復位電壓(V)
|
最大容許電壓(V)
|
消耗功率(mW)
|
|
DC
|
3
|
200
|
15
|
?70%以下
|
?70%以下
|
130%
|
約600
|
|
5
|
120
|
41.7
|
|
6
|
100
|
60
|
|
12
|
50
|
240
|
|
24
|
25
|
960
|
|
額定電壓(V)
|
項目
|
額定電流(mA)
|
線圈電阻(Ω)
|
動作電壓(V)
|
復位電壓(V)
|
最大容許電壓(V)
|
消耗功率(mW)
|
|
動作線圈
|
復位線圈
|
動作線圈
|
復位線圈
|
|
DC
|
5
|
150
|
33.3
|
70%以下
|
70%以下
|
130%以下
|
約750
|
|
12
|
62.5
|
192
|
|
24
|
35
|
686
|
約840
|
注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值，±10%。
注2.?動作特性為線圈溫度+23℃時的值。
注3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
項目
|
功能
|
1線圈閉鎖型、2線圈閉鎖型
|
|
接點結構
|
1a,1c
|
|
接觸電阻
|
100mΩ以下
|
|
動作時間
|
10ms以下
|
|
復位時間
|
10ms以下
|
|
最小脈沖寬度
|
30ms
|
|
最大脈沖寬度
|
?
|
1min
|
|
絕緣電阻
|
1,000MΩ以上
|
|
耐壓
|
線圈與接點間
|
AC6,000V?50/60Hz?1min
|
|
同極接點間
|
AC1,000V?50/60Hz?1min
|
|
耐沖擊電壓
|
線圈與接點間
|
10kV?(1.2?×?50μs)
|
|
絕緣距離
|
線圈與接點間
|
空間：6.4mm、沿面：8mm
|
|
振動
|
耐久
|
10~55~10Hz?單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
動作?????????????????????????????：10~55~10Hz??單振幅0.75mm（雙振幅1.5mm）
復位（1a接點除外）：10~55~10Hz?單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
動作：150m/s2
復位（1a接點除外）：50m/s2
|
|
壽命
|
機械
|
500萬次以上（開關頻率12,000次/小時）
|
|
?
|
電氣
|
5萬次以上（開關頻率1,800次/小時）
|
|
使用環境溫度
|
-40~+85℃（無結冰、無凝露）
|
|
使用環境濕度
|
5~85%RH
|
|
重量
|
約10g
|
注：上述為初始值
＊1.測量條件：根據電壓下降法，在DC5V?1A的條件下
＊2.測量條件：在環境溫度23℃、施加額定線圈操作電壓的條件下。負載比：請?jiān)?0%以下使用。
＊3.測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。
＊3.在最小脈沖寬度30ms的條件下開關。
|

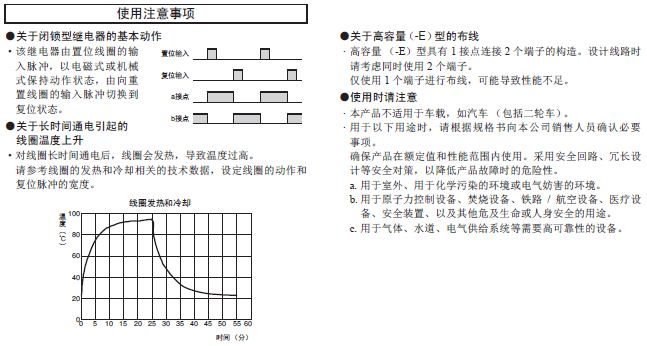

注意事項
